제품 특징

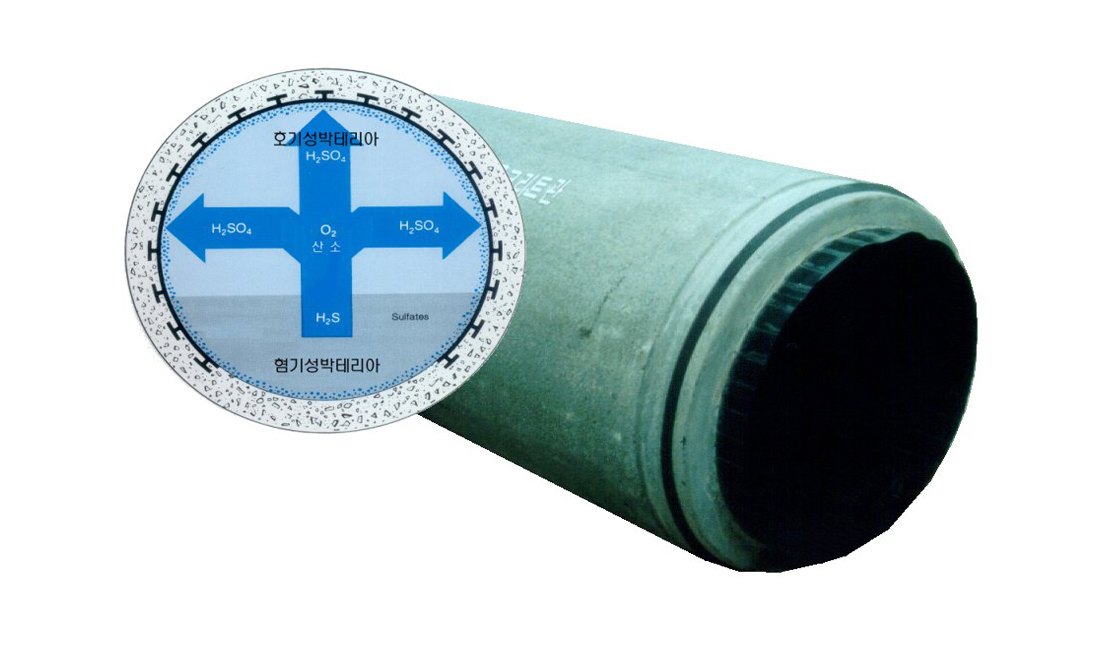

- HDPE라이너를 VR관의 내부에 삽입하여 부식을 방지함
- 산, 알카리, 활동성 염류에 의한 부식방지 효과가 우수함
- VR관의 높은 외압강도로 반영구적인 관로 구축
- 접합부의 PE열융착으로 수밀성이 우수함
제품 적용
- 하수처리장 차집관로
- 산업단지 오폐수관 하수관로
- VR관의 높은 외압강도로 반영구적인 관로 구축
- 100년 설계 우수관로
관종별 비교
| 구분 | VR 관(KS F 4402) | 원심력콘크리트관(KS F 4403) | PE라이너삽입 VR관 |
|---|---|---|---|
| 개요 | PE에 profile을 나선형으로 열융착하여 성형관 이중벽관이다. | 철선과 습식콘크리트를 원통형 형틀내에 주입, 원심력을 이용하여 회전성형함으로써 관외벽이 조밀하고 매끄러우나 내벽이 거칠다. 여러개의 금형으로 동일 규격을 생산함으로 규격이 정밀하지 못하다. | 원통형틀에 조립철선과 PE라이너, 건식콘크리트를 이용하여 진동 성형함으로써 강도가 우수하며, 탈수현상 및 재료분리현상이 없고, 제품단면조직이 균일하다. 1개의 금형으로 동일규격을 대량 생산함으로써 규격이 정밀하다. |
| 성질 | 연성관 | 강성관 | 강성관 |
| 구조 및 특성 |
|
|
|
| 시공성 |
|
|
|
| 수밀성 | 칼라접합 플랜지를 사용하여 수밀성을 보장함 | 고무링을 사용하여 수밀성을 보장함 | 고무링과 PE열융착으로 수밀성을 보장함 |
| 누수 및 침입수 |
칼라접합시 관주변에 오염물질이 등이 있으면 누수 또는 침입수가 발생될 염려가 있음 | 스피콧과 소켓의 길이가 짧고 얇은 A형 고무링을 사용하기 때문에 전체적으로 수밀이 어려우며, 연결부의 보호 콘크리트타설등을 실시하나 균열발생이 쉬움 | 두께가 두꺼운 원형 고무링을 삽입하여 콘크리트의 물리적인 힘에 의한 균열을 방지하고, 고무링이 두꺼워 3%의 각도에서도 수밀을 보장할 수 있음. 내부에는 PE열융착으로 누수 또는 침입수가 발생될 염려가 없다. |
| 시공 후 침하상태 |
관이 가볍고 연성관이어서 부등침하에 약하고, 모래지초다짐등이 완벽하지 않을 경우 하수가 고이는 현상이 발생함. | 침하시 연결부위가 짧아 이탈 또는 누수가 발생함 | 강성관으로 침하에 강하며 고무링이 굴러가며 압착 시공되므로 연결부위 이탈에 매우 강한 저항력이 있으며, PE라이너의 연성으로 침하에도 매우 강한 저항력이 있음. |
