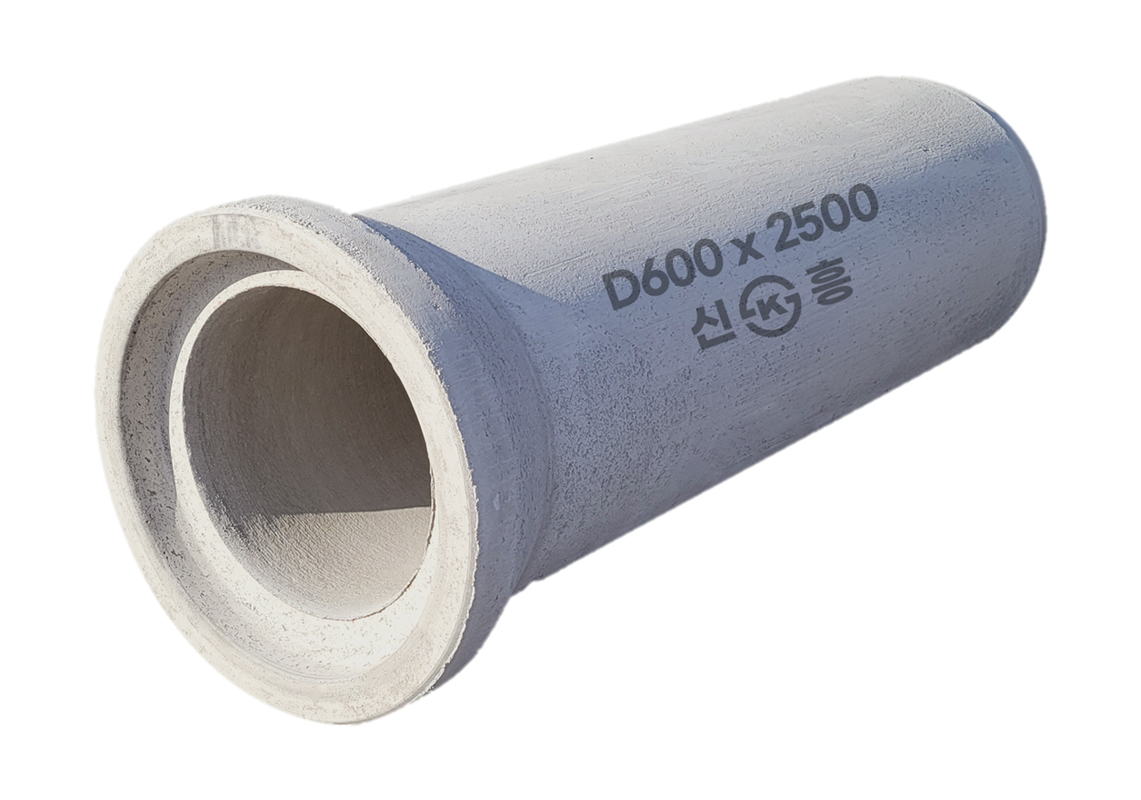

- 보통관
- KS규격 : 진동 및 전압 철근콘크리트관(KS F 4402)
제품 특징
- 건식배합과 진동 및 전압을 동시에 수행하여 재료분리 현상을 줄이고 단면조직을 균일하게 한 고강도의 제품으로 내구성이 우수하다.
- 흄관에 비해 높은 외압강도로 관리 및 유지비가 적게 들고 경제적이다.
- 흄관에 비해 스피콧의 길이가 길어 수밀성이 우수하고 관거접합이 안정적이다.
제품 도면
제품 규격
| 호칭/ 지름 |
관몸체(㎜) | 소켓부분(㎜) | G2B 식별번호 신흥 콘크리트 / 신흥 피엔에스 |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 안지름 | 두께 | 유효길이 | 안지름 | 바깥지름 | 허 용 차 |
길이 | 허 용 차 |
||||||||||||
| D | 허 용 차 |
T | 허 용 차 |
L | 허 용 차 |
D1 | D2 | D3 | D4 | D5 | L1 | L2=L3 | L4 | L5 | L6 | ||||
| 300 | 300 | ±4 | 50 | +4 -2 |
2,500 | +10 -5 |
405 | 386 | 384 | 373 | 512 | ±3 | 84 | 90~ 100 |
120 | 140 | 45 | ±5 | 20356835 24142728 |
| 400 |
400 | 60 | 524 | 501 | 499 | 489 | 660 | 84 | 120 | 180 | 45 | 20356836 24142727 |
|||||||
| 450 | 450 | 65 | 578 | 555 | 553 | 546 | 715 | 84 | 120 | 180 | 45 | 20356837 24142726 |
|||||||
| 500 | 500 | 70 | 636 | 616 | 613 | 603 | 782 | 84 | 100 ~ 125 |
120 | 180 | 45 | 20356838 24142725 |
||||||
| 600 | 600 | 75 | 751 | 732 | 729 | 718 | 908 | 84 | 120 | 206 | 45 | 20356839 24142724 |
|||||||
| 700 | 700 | 85 | 871 | 850 | 848 | 838 | 1,040 | 84 | 105 ~ 115 |
120 | 220 | 45 | 20356840 24142723 |
||||||
| 800 | 800 | 95 | 980 | 960 | 957 | 945 | 1,160 | 84 | 120 | 220 | 45 | 20356841 24142722 |
|||||||
| 900 | 900 | 100 | 1,107 | 1,080 | 1,077 | 1,066 | 1,291 | 100 | 135 | 240 | 45 | 20356842 24142721 |
|||||||
| 1,000 | 1,000 | ±6 | 110 | +6 -3 |
1,217 | 1,191 | 1,188 | 1,178 | 1,405 | ±4 | 100 | 135 | 240 | 45 | 20356843 24142720 |
||||
| 1,100 | 1,100 | 118 | 1,325 | 1,302 | 1,298 | 1,287 | 1,552 | 105 | 115 ~ 125 |
135 | 270 | 63 | 20356844 24142719 |
||||||
| 1,200 | 1,200 | 125 | 1,435 | 1,412 | 1,408 | 1,396 | 1,676 | 105 | 165 | 297 | 63 | 20356845 24142718 |
|||||||
