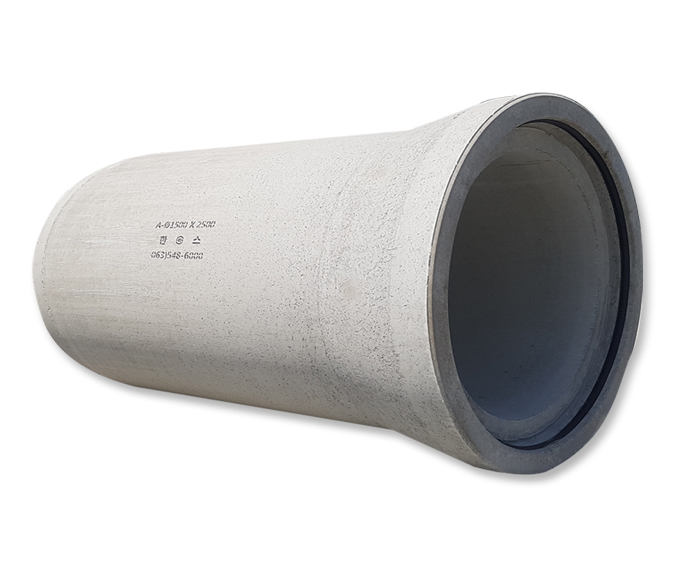

제품 특징
- 국내최초로 VR관의 소켓에 고무링을 삽입하여 제조된 콘크리트관으로 환경신기술과 조달우수제품인증을 받았던 제품이다.
- 건식배합과 진동 및 전압을 동시에 수행하여 재료분리 현상을 줄이고 단면조직을 균일하게 한 고강도의 제품으로 내구성이 우수하다.
- 흄관에 비해 높은 외압강도로 관리 및 유지비가 적게 들고 경제적이다.
- 수밀형 고무링이 VR관의 소켓에 매입되어 있기 때문에 고무링 체결공정이 필요하지 않으며 시공인력과 공사비를 대폭 감소시킨다.
- 소켓부에 매입된 고무링은 관로의 수밀에 대하여 공학적으로 설계되어 여러 단계로 최대한 누수를 방지하며 불가피한 각도조정에도 수밀성이 우수하며, 관 부설 후 접합부에 별도의 몰탈마감이 필요하지 않는다.
- 제품성형은 폐수 및 시멘트슬러지를 발생시키지 않아 친환경적으로 제조된다.
제품 도면
국토해양부 2016년도 국도건설공사 설계실무요령
| 구분 | VR 관(KS F 4402) | 원심력콘크리트관(KS F 4403) |
|---|---|---|
| 배수관 특징 |
|
|
| 관종별 최대 토피고 |
|
|
| 검토의견 | 배수관은 종래에는 현장제작 콘크리트(RC)관, 원심력 철근 콘크리트관, 파형강관, VR관이 있으나 RC관은 시공성이 복잡하고 작업공기가 과다소요 되며 원심력 철근콘크리트관은 외압에 대한 균열 및 제품의 규격에 대한 신뢰성이 저하되어 최근 외압강도 및 수밀성, 유지관리가 용이한 VR관 및 파형가관이 많이 사용 되고 있음. | |
제품 규격
| 호칭/ 지름 |
관몸체(㎜) | 소켓부분(㎜) | G2B 식별 번호 |
||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 안지름 | 두께 | 유효길이 | 안지름 | 바깥지름 | 허용차 | 길이 | 허용차 | ||||||||||||
| D | 허용차 | T | 허용차 | L | 허용차 | D1 | D2 | D3 | D4 | D5 | L1 | L2=L3 | L4 | L5 | L6 | ||||
| 300 | 300 | ±4 | 50 | +4 -2 |
2,500 | +10 -5 |
405 | 386 | 384 | 373 | 512 | ±3 | 84 | 90~ 100 |
120 | 140 | 45 | ±5 | 21502838 |
| 400 | 400 | 60 | 524 | 501 | 499 | 489 | 660 | 84 | 120 | 180 | 45 | 21502839 | |||||||
| 450 | 450 | 65 | 578 | 555 | 553 | 546 | 715 | 84 | 120 | 180 | 45 | 21502840 | |||||||
| 500 | 500 | 70 | 636 | 616 | 613 | 603 | 782 | 84 | 100 ~ 125 |
120 | 180 | 45 | 21502841 | ||||||
| 600 | 600 | 75 | 751 | 732 | 729 | 718 | 908 | 84 | 120 | 206 | 45 | 21502842 | |||||||
| 700 | 700 | 85 | 871 | 850 | 848 | 838 | 1,040 | 84 | 105 ~ 115 |
120 | 220 | 45 | 21502843 | ||||||
| 800 | 800 | 95 | 980 | 960 | 957 | 945 | 1,160 | 84 | 120 | 220 | 45 | 21502844 | |||||||
| 900 | 900 | 100 | 1,107 | 1,080 | 1,077 | 1,066 | 1,291 | 100 | 135 | 240 | 45 | 21502845 | |||||||
| 1,000 | 1,000 | ±6 | 110 | +6 -3 |
1,217 | 1,191 | 1,188 | 1,178 | 1,405 | ±4 | 100 | 135 | 240 | 45 | 21502846 | ||||
| 1,200 | 1,200 | 125 | 1,435 | 1,412 | 1,408 | 1,396 | 1,676 | 105 | 115 ~ 125 |
135 | 297 | 63 | 21502848 | ||||||
| 1,500 | 1,500 | ±8 | 150 | +8 -4 |
1,800 | 1,777 | 1,773 | 1,772 | 2,040 | ±5 | 120 | 125 ~ 135 |
165 | 330 | 63 | 사급구매 | |||
